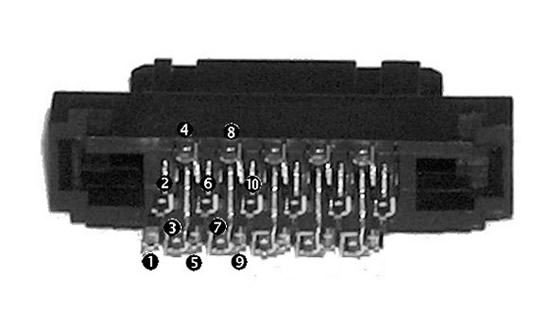

ASIGNACIÓN DE PINES EN EL CONECTOR PARA LAS HP IPaq DE 22 PINES
Válido para todos los modelos de HP iPaq de 22 pines, menos aquellas unidades que son además de una PDA, un telefono móvil GSM
Desde estas páginas advertir del peligro que supone hacer un cable mal hecho que pudiera estropear o romper el equipo, queriendo dejar bien claro que esta información ha sido obtenida desde Internet, y que declino de toda responsabilidad por su mal uso o de su ausencia de errores. El usuario final que use esta información es responsable por si mismo de las consecuencias de sus actos
| Pin 1 | V_ADP ; entrada de alimentacion (5V) |
| Pin 2 | V_ADP ; entrada de alimentacion (5V) |
| Pin 3 | V_ADP ; entrada de alimentacion (5V) |
| Pin 4 | V_ADP ; entrada de alimentacion (5V) |
| Pin 5 | Reservado – No usar |
| Pin 6 | DCD RS232 |
| Pin 7 | RXD RS232. Recepción de datos serie a la iPaq |
| Pin 8 | TXD RS232. Transmisión de datos serie desde la iPaq |
| Pin 9 | DTR RS232 |
Pin 10 |
GND, masa |
| Pin 11 | DSR RS232 |
| Pin 12 | RTS RS232 |
| Pin 13 | CTS RS232 |
| Pin 14 | RI RS232 |
| Pin 15 | GND, masa |
| Pin 16 | No Conectar – No usar |
| Pin 17 | USB Detect |
| Pin 18 | No Conectar – No usar |
| Pin 19 | USB – UDC + |
| Pin 20 | No Conectar – No usar |
| Pin 21 | USB – UDC - |
| Pin 22 | GND, masa |
