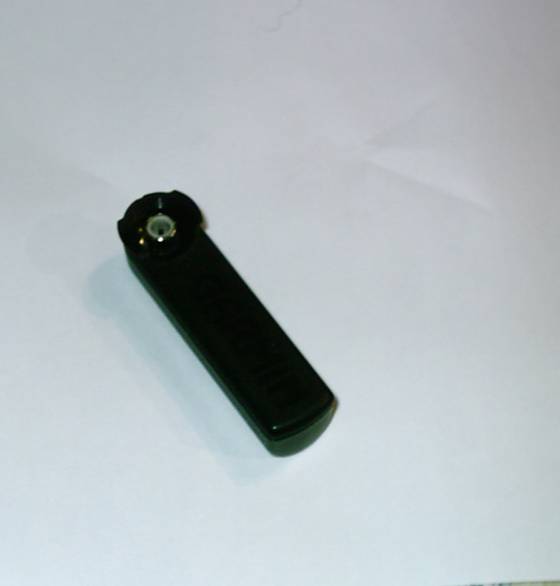

La antena es como se ve en esta imagen, está casi a tamaño natural.

Se puede separar en dos mitades por una costura que tiene de Fábrica. El  pegamento que trae no es muy sólido, así que sin muchos esfuerzos se puede abrir.

Es preferible no meterle ninguna clase de herramienta por que luego se queda todo marcado y aunque no le afecta nada al funcionamiento, si le afecta a la estética.

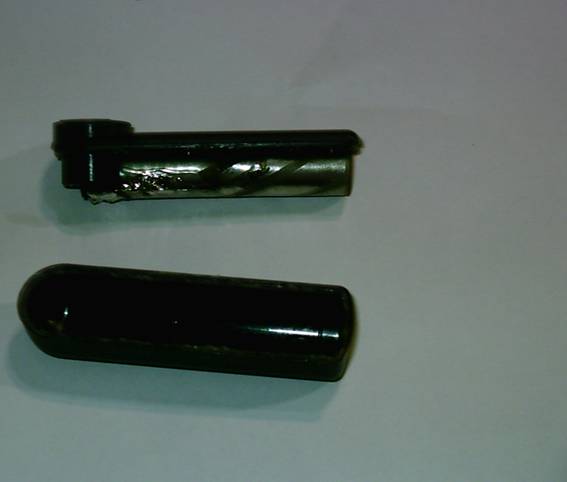

Quedaría entonces como se muestra en esta imagen

Se pueden observar ya las dos mitades separadas.

Aprovechando que la tuve que abrir por una avería decidí escanearla y estas son las imágenes por si a alguien le sirve.

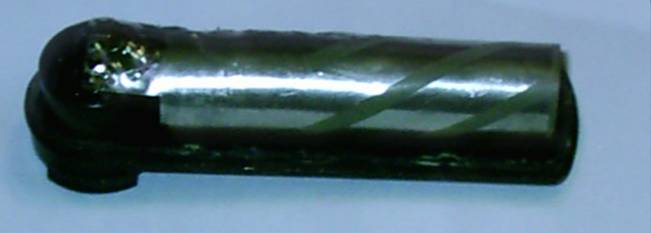

Está construida por una especie de papel que por un lado es metálico y por el otro es una capa de circuito impreso con unas bobinas dibujadas en él son una especie de tiras metálicas por un lado como se ve en la foto.

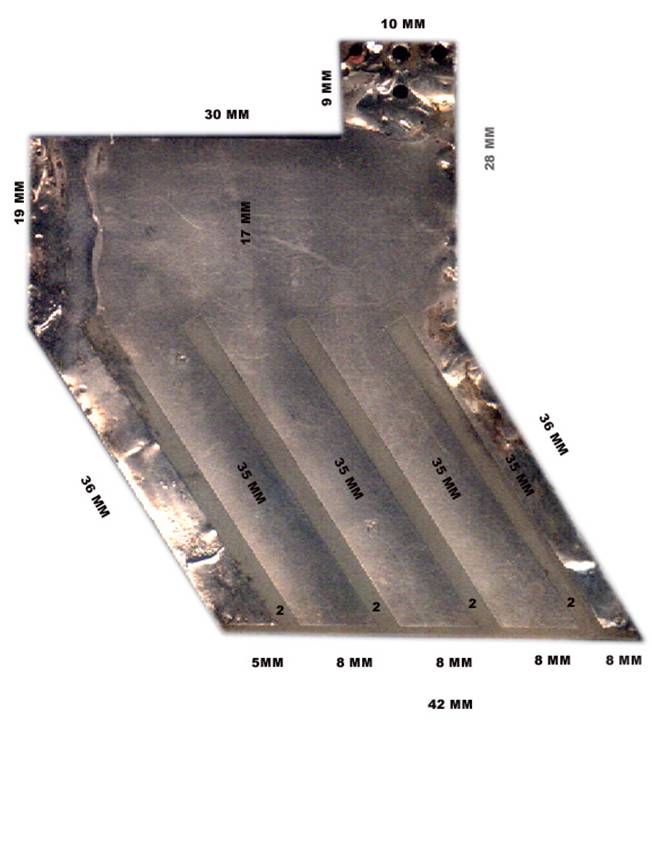

Esta que se ve a continuación es la cara de afuera, la otra cara quedaría dentro del cilindro. Las medidas están tomadas de esquina a esquina.

Por un error está girada horizontalmente respecto a la otra, pero si giraba los numeros quedaban al revés. Me di cuenta después de poner las medidas.

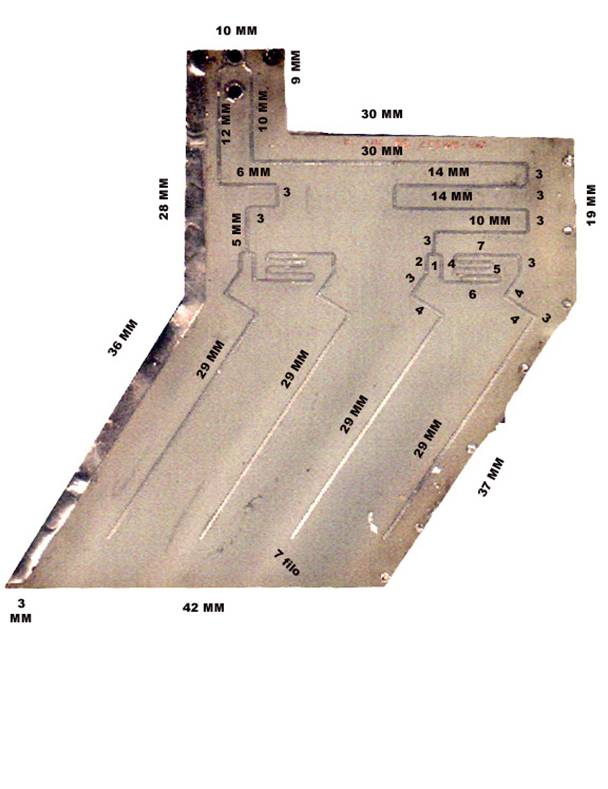

Ahora podemos ver la otra cara de la antena. Tal como decía, es una especie de circuito impreso en el que están dibujadas las bobinas. También están las medidas

Arriba se ven los 4 agujeros de conexión del BNC. La cara que se ve más reluciente, esta estañada y se pone encima de la cara opuesta de la otra cara y van soldadas a todo lo largo para conformar el cilindro
