CONSTRUCCIÓN DE UNA ANTENA HELICOIDAL PARA GPS's

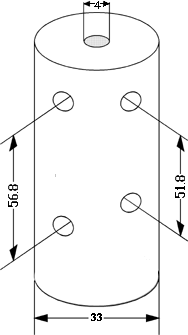

     Esta antena se construyó curvando un hilo (alambre) de cobre bastante rígido (1,8mm) alrededor de un molde especial de madera construido a propósito. Las imágenes no están dibujados a escala.
    Aunque no se vea en las imágenes, los agujeros laterales (de 2 mm) cruzan toda la pieza de lado a lado. En la superficie del cilindro deberán aparecer 8 agujeros laterales, y otros dos más en las caras superior e inferior del cilindro (de 4mm).
   Los dos agujeros laterales superiores están a la misma altura. Los dos agujeros laterales inferiores están separados por una distancia de 5mm.

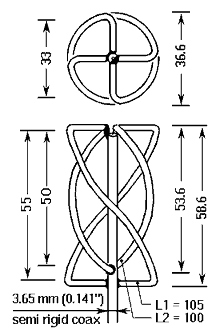

    Las dimensiones se muestran en mm. En la izquierda están las medidas internas de la antena, y a la derecha, las medidas externas

Despúes de abrir el agujero central, dejar la broca en el agujero para que sirva de tope.
La antena está construida con 4 piezas distintas de alambre de dos longitudes diferentes: 2 piezas marcadas como L1, de 10,5 cm de longitud; y 2 piezas marcadas como L2, de 10 cm. Estos alambres están hechos con hilo cobre de un grosor de 1,8mm.

Mete el alambre en uno de los agujeros hasta que toque la broca que está en el centro. Entonces dobla el hilo 1/2 vuelta alrededor de la pieza de madera hasta que termines por introducirla en el agujero correspondiente al otro lado del cilindro de madera.
Saca el hilo de cobre ya moldeado, y haz lo mismo con los otros alambres.

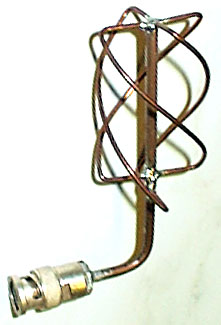

Una vez que se han obtenido las 4 piezas dobladas adecuadamente, estas se sueldan por separado a un cable coaxial semirígido que se coloca en el centro de la estructura (nada tiene que ver con la broca que se introdujo como tope).

Hay que destacar la forma en la que se han soldado los alambres en la parte superior del cable coaxial semirígido (fijarse también en el esquema de arriba).

Los alambres que están situados en las posiciones "9" y "12" (relativos a un reloj) están soldados y conectados a la malla externa del cable coaxial rígido, mientras que los cables situados en la posiciones "3" y "6" están soldados al conductor central del mismo cable coaxial.

La mayoría (si no todos) los Garmins son capaces de suministrar un voltaje de 5V a las antenas activas que se conectan a ella. Entonces, para usar este tipo de antena en estos equipos es necesario bloquear esta fuente de alimentación, ya que la antena crea un cortocircuito.
Para ello, se puede poner un pequeño condensador en serie que interrumpa la conexión interna del cable coaxial rígido, que es por donde viaja tanto la corriente que alimenta a la antena, como las señales de radiofrecuencia que provienen de los satelites. El autor ha usado un condensador de 8,2pF tipo SMD (un tipo de condensador de pequeño tamaño que carece de hilos). Este condensador lo ha colocado en el interior del conector BNC macho, interrumpiendo la conexión que tiene lugar entre el conductor central del BNC (del lado antena) y el cable interno del cable coaxial.
Otra solución es montar el condensador en la parte superior de la antena, entre los cables que están en posición "3" y "6". Aunque este montaje es mucho más fácil, tener en cuenta que el condensador quedará expuesto y será más fácil que se rompa. Sirve cualquier condensador de tipo cerámico que posea una capacidad inferior o igual a 10pF.
Sin embargo, cuando soldeis el condensador, debeis de minimizar lo más posible la distancia que interrumpe, porque en cualquier caso la presencia del condensador significa siempre una interrupción en el circuito para el paso de las señales de radiofrecuencia que, en condiciones óptimas, debería de mantener una continuidad a lo largo de todo el recorrido. Por eso el autor ha utilizado un condensador tipo SMD, el cúal no tiene ni siquiera cables o hilos añadidos a él.
Por supuesto, si se usa un receptor GPS como los de la marca Lowrance que no suministran energía al conector de la antena, no es necesario usar el condensador.

Este documento ha sido traducido por Antonio R. Franco utilizando la información originalmente presentada en: http://www.geocities.com/TheTropics/Cabana/4340/gpsant.html
