CABLES que usan el conector pPlug redondo de 4 pines
CABLES que usan el conector pPlug redondo de 4 pines
Aquí teneis una descripción de todos los cables que pueden hacerse para conectar un receptor Garmin que tiene un pPlug (un conector redondo de 4 pines) a un ordenador PC, a una fuente de alimentación (encendedor del coche, transformador, etc) o a otra unidad Garmin. Si quereis obtener información de cómo obtener algunos de estos cables, pulsa AQUI.
Los cables aquí mostrados pueden tener el núcleo de ferrita o están apantallados para evitar intereferencias. Si no ves el núcleo de ferrita, es porque no hace falta.
En los cables que tienen el conector encendedor con regulador de voltaje (todos menos el cable que llamamos EG), todos los contactos están chapados con oro, hay un diodo LED que te avisa de que está bien conectado, y la punta del conector se desatornilla para acceder a un fusible que ofrece otra nueva protección extra. La alimentación con los 8 voltios evitará el consumo de las pilas en el receptor (NOTA: las pilas no pueden cargarse en el interior del receptor, y es conveniente que éste tenga las pilas aunque se use este alimentador externo)
Nuestro
cable estrella: cable de alimentación más datos pCombo32 |
|
 |
Este es un cable POLIVALENTE que sirve para alimentar electricamente el GPS y/o para la transmisión de datos (una cosa u otra, u ambos procesos a la vez). Con él se puede ir en el coche alimentando el GPS haciendo Mapa Móvil, o solo alimentar el GPS, o sólo comunicar el GPS con el PC en casa usando las pilas del GPS Este cable es útil para todos los modelos de Garmin que pueden alimentarse con una corriente comprendida entre entre los 10 y algo más de 25-30 voltios. Esto se debe a que estos equipos tienen un regulador de voltaje dentro del receptor. Como el encendedor de un coche proporciona entre 12 y 14 voltios, con este cable tu GPS funcionará sin que necesites ponerle pilas al equipo (aunque se recomienda que las tenga puestas) Un valor añadido de este cable es que aunque proporciona al GPS el mismo voltaje que sale del encendedor del coche, incluye un regulador de voltaje que proporciona 5 voltios por el puerto serie. Esto se aprovecha para poder usar una PDA en combinación con este cable adquiriendo un cable de forma opcional Si quieres adquirir este cable, puedes hacerlo desde la Tienda de la Página Española de los GPS usando ESTE ENLACE |
Nuestro
cable estrella: cable de alimentación más datos pCombo8 (sólo para las unidades Garmin 12) |
|
|
Este es un cable POLIVALENTE que sirve para alimentar electricamente el GPS y/o para la transmisión de datos (una cosa u otra, u ambos procesos a la vez). Con él se puede ir en el coche alimentando el GPS haciendo Mapa Móvil, o solo alimentar el GPS, o sólo comunicar el GPS con el PC en casa usando las pilas del GPS El conector-encendedor tiene un regulador de voltaje que proporciona 8 voltios, siendo capaz de alimentar a todos los modelos de Garmin sin excepción. Sirve tanto los equipos que no tienen regulador interno como para los que lo tienen. Los equipos que tengan regulador interno se benefician de la seguridad extra que ofrece este regulador: Con él, se tendría que quemar el cable en una súbida de tensión (algo que es muy dificil que ocurra) antes que se quemara el receptor GPS. Así que este es el mejor cable que puedes llegar a obtener para tu GPS. Este cable es la única opción disponible para algunos modelos de Garmin como el GPS 38, el GPS 12, el GPS 42, el GPS 45 y algunos más. Consulta el manual de instrucciones para averiguar que voltaje necesita tu equipo. Debe ser inferior a 8 voltios. Si en el manual del equipo se indica que tu receptor necesita entre 10 y algo más de 25-30 voltios, tienes que tener en cuenta que si lo alimentas con 8 voltios, el GPS necesitará que le pongas las pilas para funcionar, aunque en realidad el consumo que haga de ellas será muy muy bajo. Si quieres adquirir este cable, puedes hacerlo desde la Tienda de la Página Española de los GPS usando ESTE ENLACE |

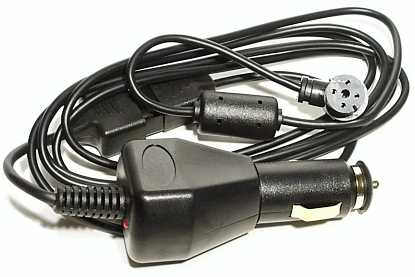

Cable de alimentación y/o comunicaciones Power8
|
|
 |
Este es un cable POLIVALENTE que es en realidad la combinación de 2 cables:
El cable es apto para su uso con un receptor Garmin que NO tiene un regulador de voltaje como un GPS 12, un GPS 38, etc Si usas el cable SG puedes comunicar este o cualquier GPS Garmin que tiene un conector redondo de 4 pines con el puerto serie de un ordenador o de un convertidor USB-serie (que deberás usar si tienes un portatil que carece de puerto serie) Y si le conectas a este cable SG al segundo (al conector encendedor), puedes alimentar el GPS en el coche con toda seguridad Si quieres adquirir este cable, puedes hacerlo desde la Tienda de la Página Española de los GPS usando ESTE ENLACE |
Cable de comunicaciones pD8 |
|
 |
Cable que SÓLO sirve para la transmisión de datos (waypoints, tracks, etc), para la realización del modo Mapa Móvil (recepción de las sentencias NMEA), y para la actualización del programa interno (firmware) de los receptores. No sirve para los etrex/emap. Sirve para TODOS los equipos Garmin que tienen este tipo de conexión redonda que contiene 4 pines (no sirve para el 128, 167, 276C, etc). NO permite alimentar electricamente a tu receptor. El cable viene con un nucleo de ferrita para evitar interferencias. Y aunque digo que no permite alimentar electricamente a tu receptor, decir que si está preparado para hacerlo. Mira el cable Power8 para que entienda lo que digo Si quieres adquirir este cable, puedes hacerlo desde la Tienda de la Página Española de los GPS usando ESTE ENLACE |
Cable de intercambio de datos entre receptores GPS modelo GG |
|
 |
Cable Garmin-Garmin que permite conectar 2 receptores Garmin con conectores redondos de 4 pines entre si para el intercambio de datos Sólo es útil con determinados modelos, como el GPS 12, 12XL, etc NO es posible hacer un cable parecido a éste para su uso con el etrex o el emap, ya que el programa interno de estos equipos no esta preparado para este propósito. Ponte en contacto con la tienda si quieres obtener este cable, ya que se hace a mano por demanda |
Cable de alimentación eléctrica pPC6 |
|
 |
Cable para la alimentación eléctrica directa desde el encendedor de un coche a un receptor Garmin que NO requiere un regulador de voltaje (como el GPS 12XL, II plus, III, III plus, V, 176, 60, 60C, 60CS, 76, 76MAP, 76S, y la nueva serie de los 60CX/CSX y 76CX/CSX). No sirve para los equipos con conectores redondos de más de 4 pines (Garmin 128, 162, 167, etc). , ni tampoco para la serie de los 276 cuyo conector es mas pequeño y con más de 4 pines Este cable sirve exclusivamente para la alimentación del equipo y NO para la transmisión de datos. El conector del encendedor tiene una luz (LED) que se enciende cuando la conexión está bien hecha y el fusible (máximo 3 A) que le confiere una protección extra. Si quieres adquirir este cable, puedes hacerlo desde la Tienda de la Página Española de los GPS usando ESTE ENLACE |
pDMac - 22€ |
|
 |
Cable que permite la conexión entre un ordenador Macintosh y un GPS Garmin que tenga el conector redondo de 4 pines (cualquier modelo sirve) Este cable sirve exclusivamente para la transmisión de datos y NO para la alimentación del equipo. En un extremo veis el pPlug que se conecta al GPS Garmin. En el otro extremo teneis un conector mini-din para enchufarlo en el Mac. EL cable contiene un núcleo de ferrita para evitar las interferencias |
NOTA IMPORTANTE: Insisto que todos los cables han sido probados con mis propios receptores. Es responsabilidad del que solicita el cable conocer si su equipo necesita regulación de voltaje o no. Esta información suele venir en alguno de los Apéndices al final de los manuales que la empresa suministra. Garmin a veces cambia el hardware de sus equipos sin previo aviso. Se recomienda la lectura del manual para confirmar si es necesario la regulación o no.
Desde estas páginas declino toda responsabilidad derivada del hecho de que un usuario solicite un cable SIN regulación, cuando su equipo realmente sí lo necesita.
