Los fabricantes de GPS usan varios fabricantes de chips (circuitos electrónicos) que controlan todo el sistema de recepción GPS. La antena recibe las señales, pero es el chip el responsable de identificar las señales de los GPS de entre el maremagnun de emisiones de radiofrecuencias que hay en nuestro planeta, y el responsable de procesar parte de estas señales
Uno de estos chip es el fabricado por la empresa Sirf. Puede encontrar información de este chip en Internet. Merece la pena visitar la página de este fabricante donde vereis el tamaño tan minúsculo de estos circuitos, y el grado de integración que se consigue en ellos que ha logrado miniaturizar el tamaño de los GPS hasta cifras increibles.
Hay muchos tipos de circuitos creados por esta empresa, pero ahora quiero destacar uno, el SirfXtrac. Se trata de un circuito especialmente diseñado para alcanzar altas sensibilidades: es teoricamente capaz de procesar señales GPS tan débiles que, según claman los fabricantes, no son procesados por otros circuitos, como los que incorporan equipos tan extendidos como los que incluyen grandes empresas como Garmin y Magellan
Hoy dia el circuito SirfXtrac está incorporado en muchos equipos, fundamentalmente receptores Bluetooth como el Fortuna, el SysOnChip, y el Rikaline, por nombrar algunas (estoy seguro que me dejo muchos detras)
Pues bueno, hace poco me he quedado absolutamente sorprendido con un receptor Bluetooth Fortuna que lleva este chip. Un amigo mio lo tenia instalado dandole servicio a su PDA. Yo no veia el receptor GPS, y pregunté por el.
¡Lo tenía metido en la guantera del coche!
Yo no daba credito a mis ojos. El equipo pillaba 6 satélites en condiciones donde si metes un Garmin, no pillas las señales de tan siquiera un solo satélite.
Asi que he pedido a un importador otro equipo que contiene el chip prodigioso este. Un Rikaline GPS-6010-X5 que es capaz de conectarse lo mismo al puerto en serie de un ordenador, como al puerto USB del mismo, o a cualquier PDA de forma alternativa con solo comprar uno de los muchos cables o adaptadores que este fabricante proporciona.
Pues nada. Que lo he querido probar. Ahi van las pruebas

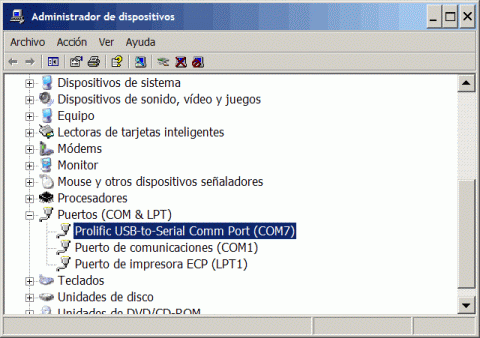

INSTALACION del Rikaline GPS-6010-X5 en un PC (con adaptador USB, que es en realidad un convertidor Serie-USB especialmente diseñado para este equipo) en un portatil con puerto USB 2.0 (hay que indicar que lo bueno de este GPS es que es un solo GPS con un montón de cables diferentes, de forma que lo mismo lo unes a un PC, que a cualquiera de las PDAs del mercado)
Ahora ya está funcionando el GPS. Me voy al salon de mi piso. En un tercer y último piso de un bloque de viviendas. Nadie vive arriba, pero el tejado es de albañilería como cualquier otra casa del Sur. Ya estoy hasta las narices de comprobar que ni mi Garmin Legend, ni mi Garmin 60C, son capaces de pillar tan siquiera la señal de un satelite. Si acaso cogen uno, que esté justo en el frente de mi casa. Y para eso, las señales tienen que entrar por el cristal de la puerta que da a mi terraza..
Echo a andar mi OziExplorer.
Primero lo pruebo con mi GPS 60C
Abro Configuracion / GPS. Selecciono el modelo Garmin 60C (aunque esto no es relevante ya que las sentencias NMEA son universales e independientes del modelo de GPS, ya sea Garmin o ya sea el que sea), pero me aseguro de poner el WGS84 como Datum Salida NMEA del GPS. Eso lo hago porque planeo pasar del Garmin 60C al Rikaline en cuestion de minutos, y el Rikaline solo emite con el datum WGS84. Me aseguro de que el Garmin 60C está con la interface NMEA In / NMEA Out, y con el datum WGS84, por si pilla señales.
Ya está preparado. Salgo de la Configuracion de Ozi, y me voy a la pantalla principal con el mapa en blanco cargado. Acceso al menú Mapa Móvil y activo dos órdenes: Iniciar Comunicación NMEA con el GPS, y luego le doy a Mostrar Datos Posionamiento del GPS.
Y aquí está lo que obtengo
 |

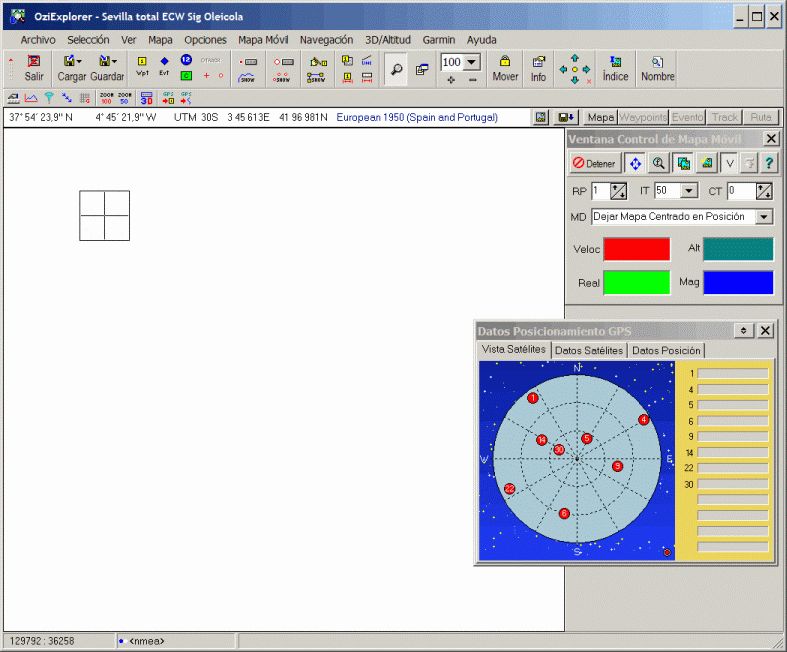

El GPS Garmin 60C mantiene un almanaque antiguo (eso no se deduce de esta imagen, pero es que hace mucho tiempo que no lo enciendo, y ya vereis en la imagen siguiente que los satelites que se muestran ocupan posiciones diferentes) En la ventana Datos Posicionamiento GPS, se ven en rojo todos los satelites. Eso significa que NO esta obteniendo (pillando) las señales de tan siquiera de uno de ellos. No se ha cargado ni un solo mapa. Eso es porque no ha obtenido una posición y no sabe por tanto que mapa cargar. Y la ventana Control de Mapa Movil es coherente. No muestra datos de la posición Es a lo que me tiene acostumbrado mis Garmin. Debes tener una vista clara del cielo para obtener algo de señal. Y han pasado 10 minutos. En menos de 1 pillaria algo ahí fuera.. |
Ahora pruebo con el Rikaline 6010-X5. No cambio nada en el apartado Configuración / GPS, y paso de cambiar o modificar el modelo de GPS, ya que las sentencias NMEA son un estándar, y todos los GPS del mercado las emiten más o menos de la misma forma. De hecho, lo tengo seleccionado con el Garmin 60C. Eso si, antes me aseguré en dejar en el campo Datum Salida NMEA del GPS con el datum WGS84, porque en estos GPS no se puede seleccionar el datum con el que quieres ver emitidas las sentencias NMEA, como si pasa con los Garmin y los Magellan
Ahora me voy a Configuracion / COM. Y selecciono COM7, con las sentencias NMEA a 4800 baudios, ya que este sigue siendo el estandar.
Y a jugar...
Al principio, y como el GPS es nuevo, se ve que no tenía actualizado el almanaque. No veo dispersos los satelites, sino todos apiñados en una linea recta (imagen no mostrada)
Ya habeis visto que con el GPS Garmin encima de la mesa del salón que es donde lo tengo, no me pilla nada. El Rikaline está a solo 3 cm de él.
Pero, al cabo de unos minutos, empieza ha adquirir la señal de uno o dos satelites. En poco tiempo reconsitutye al menos parte del almanaque, y mirad lo que pasa..
 |

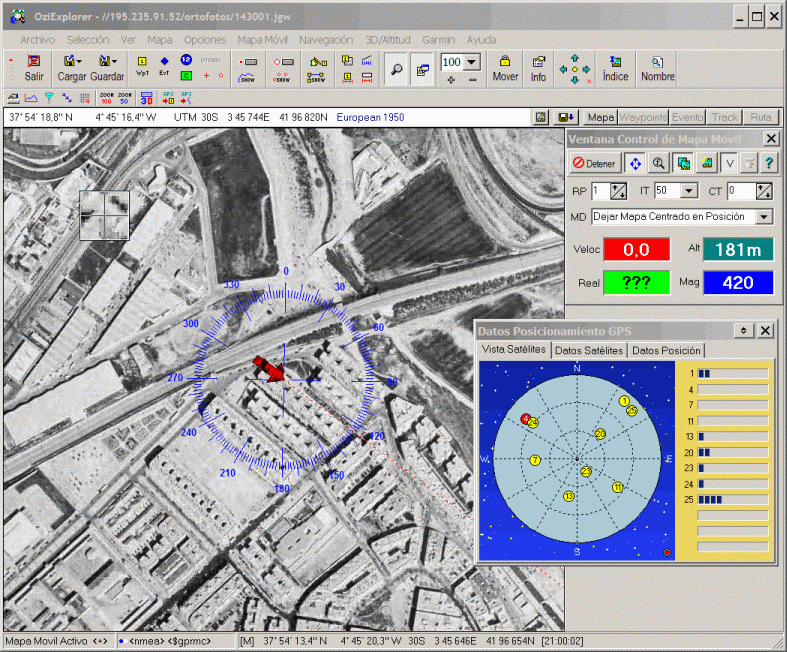

Esta pantalla muestra a OziExplorer en el modo Mapa Móvil, Lo sorprendente es que está pillando.. ¡¡ 6 satélites !! Por tanto, OziExplorer ha cargado el mapa, muestra la rosa de los vientos en la pantalla, y en su centro, está señalando la posición que el GPS ha adquirido. Que coincide con mi piso, claro está. No está desplazado siquiera. Los redondeles amarillos son de aquellos satélites de los que ha pillado señales antes o después. Los círculos rojos, de aquellos que no ha pillado nada. Tengo que destacar que no he tenido paciencia. Esta captura de imagen la he obtenido pasando menos de 10 minutos. No creo que le haya dado al GPS la oportunidad de pillar el satelite 4. Pero los circulos amarillos significan que se ha obtenido señales de esos satelites, pero que hay pérdidas temporales de las señales de algunos de ellos. Es normal si se está recibiendo señales tan débiles Acabo de comprobar Ozi ahora (en off), y ya habia pillado el satélite 4, pero esa imagen no la muestro, que mas da... |
Creo que las imagenes son autoexplicativas.
¿Consecuencias?. Pues mira, hay sitios donde un GPS convencional no rula bien: en sitios con alta cobertura de árboles (=bosques), donde se reciben mal las señales. Esto se puede arreglar parcialmente con el uso de una antena activa.
Pero en estos equipos con el chip SirfXtrac está claro que no hace falta tal antena. El grado de sensibilidad que tienen lo harán trabajar de forma similar a como trabaja dentro del salon de mi casa
Podeis ver el Rikaline 6010-X5 en las paginas de mi tienda
