Por Antonio R. Franco, 18 julio 1999

   Estos mapas son distribuidos por el Ministerio de Defensa, y están realizados por el Servicio Geográfico del Ejercito. Tienen una página WEB desde donde se pueden adquirir a un precio aproximado de 7.500 ptas.
    La colección la componen 3 CD-ROM (1: zona norte; 2: zona sur y Baleares; 3: Canarias) y un manual explicando el programa que contiene. El manual, de poco más de 40 páginas, explica bien y detalladamente las características del mismo. Los CD-ROM están protegidos para evitar la copia ilegal  mediante la técnica de introducir errores intencionados al final de disco que hacen abortar a la mayoría de los programas de copia.
    En realidad se trata de un proyecto en el que conjuntan dos mapas tipo ráster (imágenes gráficas convencionales de España) de las series 8C (escala 1:800.000) y serie 5L (escala 1:250.000), junto con un  mapa tipo vectorial que posee las cotas de altura con un paso de 100 m. Todos los mapas están georeferenciados usando la proyección UTM referidos a los HUSOS 28, 29, 30 y 31 (dependiendo de la zona). EL mapa cambia de HUSO automáticamente. No se indica en ningún lugar que tipo de datum usan. Pienso que debe ser Europeo 1979 como el resto de los mapas del ejercito. Deberían DE incluir est información en los mapas...
    Los gráficos de los mapas no están comprimidos, pero usan un formato propietario que no es reconocido por programas como Paint Shop Pro o Photoshop (ambas en versiones 5.0), de manera que hasta el momento no se pueden editar excepto con el programa que viene en los CD-ROM originales. La instalación de este programa es muy fácil, ocupa 14,6Mb en el disco duro, y está diseñado para ser utilizado por WIndows95 (no dicen nada de Win98 y NT). El requerimiento mínimo es tener un 486 o superior, tarjeta VGA, 8Mb RAM y lector CD-ROM.
    Aquí teneis un ejemplo de los mapas que contiene. Corresponden en realidad a capturas de pantallas de mi ordenador que he comprimido en formato *jpg a sólo el 15% de su máxima calidad. En realidad estos mapas tienen una apariencia un poco mejor en el programa (no mucho más, no creais). En ambos mapas represento la región de Cazorla (Jaen)


Mapa de la serie 8C a escala 1:800000



Mapa de la misma región de la serie 5L a escala 1:250000 Los rios se ven un poco mejor en el mapa original. Fijaros en el círculo que hay justo encima del Puerto de las Palomas. Es un mirador que utilizaré como referencia.

    Como podeis ver, y dada la baja escala de los mapas, son de baja utilidad cuando se trata de elaborar rutas de senderismo (que exigen como mínimo mapas con escala 1:50000 o superiores), pero si son útiles para elaborar rutas en coche, o con 4X4 o motos. No hay senderos marcados, ni puentes, ni arroyos, ni cortijos, ni.... Es lo esperable en un mapa de este tipo.
   Además, existe un problema añadido. Como los archivos gráficos de los CD-ROM no son reconocidos por programas para GPS's como el OZIExplorer o cualquier otro, no se pueden usar directamente con estos programas. Hay que hacer algunos truquillos que se explican al final de este documento.
    Probablemente, lo más interesante de estos mapas. y lo que lo hacen ser especialmente útiles para los senderistas aficionados a los GPS's es el hecho de que tienen incluidas las referencias de alturas, lo que nos va a permitir obtener el perfil de alturas de los senderos que realicemos (con las limitaciones impuestas por la escala del mapa)

Ahora sobre el programa y sus posibilidades:


El programa contenido en el CD-ROM es en realidad un visor cartográfico realizado por una compañía aparte (Servicios Generales de Teledifusión, S.A., Av. Manoteras 22, Ed. ALFA II, 28050 Madrid, Tfno: 91-3832160) que permite ver la información de los mapas hasta con dos capas cartográficas (a elegir dos a dos) que pueden superponerse a voluntad. Además, se puede ver una capa más de visualización de cálculos (Pendiente/Visibilidad/Curvas de Nivel) y cinco capas de dibujos. Todas y cada una de ellas se pueden seleccionar mediante el ratón para que aparezcan o no en la pantalla. Todas las capas están referenciadas en coordenadas UTM referidas a un huso. De esta forma el usuario puede cambiar de una capa a otra manteniendo el visor sobre el mismo área. También los dibujos que se hagan sobre el mapa se georeferencian, pudiendo cambiarse la escala de los mismos (su tamaño) automáticamente.

    El menú del programa es de fácil acceso con el ratón, y además de mostrar los típicos elementos de imprimir, rehacer, cortar, editar y pegar, te deja cambiar la escala del mapa (iconos de lupas), mostrar el tamaño original del mapa (icono 1:1), acceso al diálogo de capas (icono de páginas blancas), ver los mapas de la serie 8C, 5L, ver la altimetría por sombreado (icono montañas, que usa un juego de luces y sombras) o por técnicas isométricas (icono círculo de colores, que da un color diferente a cada tramo de alturas), y acceso a las herramientas, a la paleta de dibujo, colores, y tipos de rayados y líneas (por este orden). Todas son muy intuitivas y fáciles  de usar. Como veis, podeis incluir en los mapas nuevos motivos (cuadrados, circulos, poligonos) con diversos rellenos y colores. Estos cambios se pueden grabar en el ordenador.
    Sin embargo, existen problemas. Yo trabajo en un PentiumII 233MHz, 64Mb RAM y Windows 98. Bajo estas condiciones, el programa es bastante inestable. Hay algunas características como son el cálculo de perspectivas, visibilidad  y pendientes que el programa A VECES no realiza. De hecho algunas de ellas como la visibilidad y el cálculo de pendientes no he llegado a ver cómo funcionan, ya que el ordenador se cuelga siempre que se intente utilizar estas rutinas. Es incompresible, pero así es. Aún no he probado el sistema bajo Windows 95, pero puede que sea más estable bajo esta plataforma.

    Vamos a ver algunos ejemplos de lo que se puede ver además de los mapas..


Aquí se ha seleccionado en el menú que muestre sólo los perfiles de alturas (icono montañas del menú) de la misma región de Cazorla.

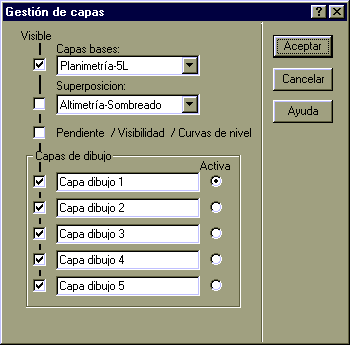

Y aquí se han superpuesto dos capas: la de la imágen ráster a escala 1:250000 y la imágen de alturas al mismo tiempo. Se ve el sitio estratétigo que ocupa el Mirador del Puerto de las Palomas. Esta superposición se ha realizado accediendo al menú de capas

    Cuando el cálculo de perspectivas funciona correctamente, se obtienen imágenes muy llamativas. Aquí vemos lo que se vería desde un mismo punto del Mirador de las Palomas (ligeramente distorsionadas en los colores que aparecen como consecuencia del método que he usado para comprimir los archivos)

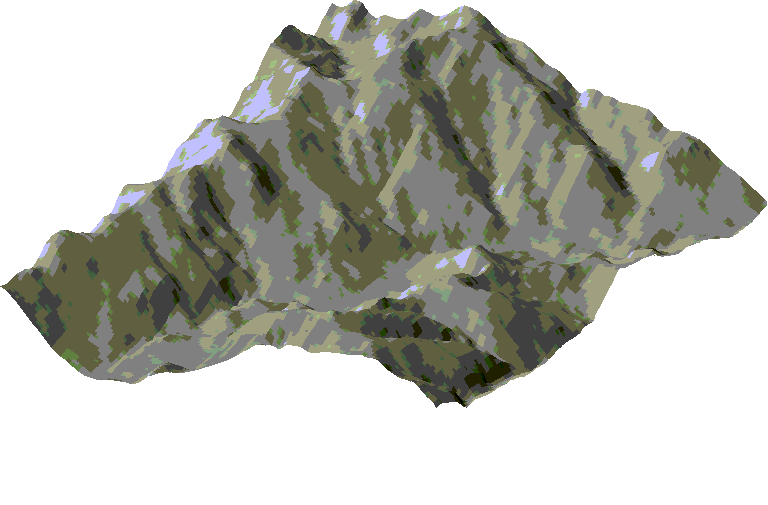

Vista en Perspectiva Isocónica

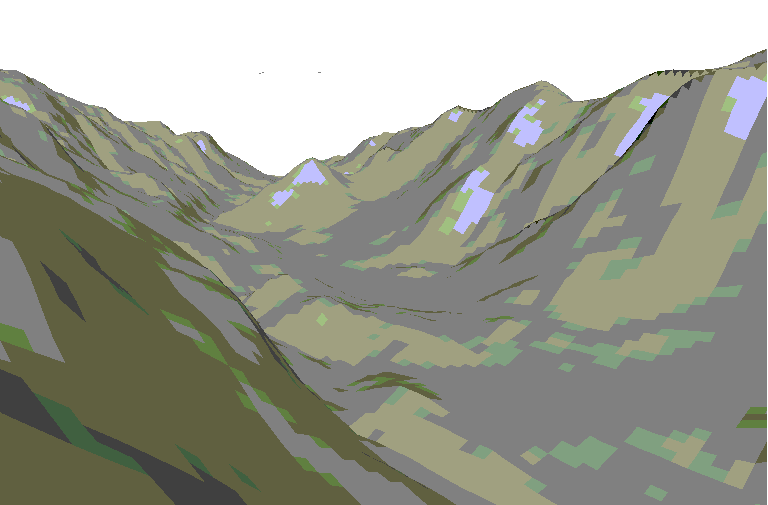

La misma vista en perspectiva cónica

    Yo, que he estado allí, os digo que la imagen de la izquierda no reconozco qué es lo que es. Pero la imagen de la perpectiva cónica de la derecha está muy bien conseguida. Se distingue perfectamente el valle que te lleva a Arroyo Frio (que no está en el mapa), al centro de recepción Torre del Vinagre, y a Coto Rios.

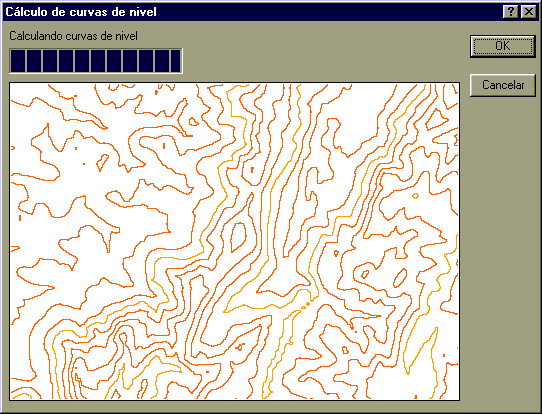

El programa se completa con la posibilidad de conseguir las curvas de nivel de la región que selecciones con el ratón. Se puede seleccionar muchas ventanas al mismo tiempo.

    Quizás lo más interesante de estos mapas (desde el punto de vista de los GPS's) es que puedes obtener el perfil de alturas de un sendero determinado. Está muy limitado por la escala del mapa, y por el tamaño de paso de las cotas de altura (100m), pero es útil.

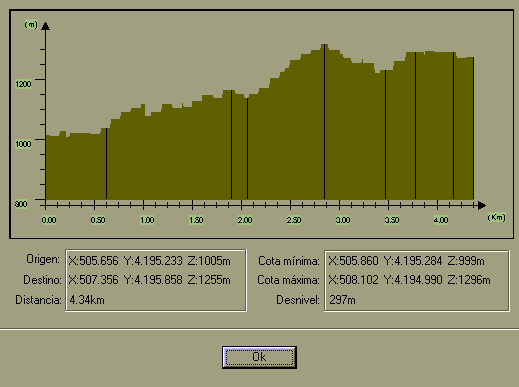

   Se pueden obtener perfiles de altura de tramos completamente lineales o poligonales. En este último caso, el perfil de alturas muestra unas líneas verticales que indican los puntos en el que el tramo cambia de orientación. Aquí teneis un ejemplo con el perfil de alturas del sendero Cortijo Bazar que está en la página WEB (Jaen, Cazorla). Te indica la distancia, el desnivel por zonas, y el desnivel total. Para hacer este nivel, he creado un pequeño sendero de 8 tramos (con 7 puntos) en el programa visor usando el ratón y a pulso. Los tramos se pueden marcar en ventanas adyacentes: el programa permite cambiar la parte de la imagen en la pantalla con bastante rapidez.
   Como veis se dan valores e la distancia y desnivel total, así como las cotas mínimas y máximas que hay que superar.

    El programa posee una rutina de impresión que te deja imprimir SOLO la parte de la pantalla que selecciones con el ratón. Eso si, puedes seleccionar múltiples ventanas al mismo tiempo. Además te da la posibilidad de ver cuántas páginas se van a imprimir, y de decidir qué escala quieres utilizar. Como opciones, puedes escoger a) la escala original y real del mapa, b) la que tienes en la pantalla del ordenador, que ha podido variar conforme usas los botones de la lupa, y c) la escala que tu introduzcas manualmente en un cuadro de dialogo. Este proceso parece que está bien conseguido. Pero ojo con desviarse demasiado de la escala original ya que se pierden muchos detalles.

    No existe en el programa ninguna aplicación que permita su uso con receptores GPS's, como la lectura o reconocimiento de sentencias NMEA o algo parecido.



El programa se completa con la inclusión de un conversor de coordenadas que permite el intercambio entre coordenadas UTM y geodésicas, pero que no te permite cambiar el tipo de datum o proyección. Introduces los valores en esta ventana, y tras pulsar el botón UTM, éste cambia a Lat/Long

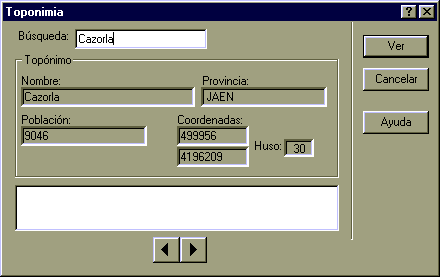

Muy interesante es la inclusión de una base de datos con todos (dicen ellos) los topónimos de las poblaciones de España. En realidad, están incluidas todas las poblaciones que están representadas en  el mapa con al menos un círculo y un punto central. Los poblados que carecen del punto central están representados en el mapa, pero no en la base de datos. Se puede dar el nombre de una población, que hace al programa encontrar inmediatamente la parte del mapa donde está localizada (muy útil). O se puede pulsar en el mapa para ver la población que está contenida en la base de datos (menos útil).

    Existen varios cuadros de diálogos más que te permiten cambiar parámetros como el rango de pendientes que quieres ver en los gráficos (que no he logrado ver cómo funciona), y otros parámetros que utiliza para realizar el cálculo de la visibilidad (idem, no me funciona), de los parámetros de perspectivas (muy útil cuando funciona), o de las curvas de nivel.


TRUCOS PARA PODER USAR ESTOS MAPAS EN OZIExplorer

    Como os he indicado, las imágenes de los mapas que están incluidos en estos CD-ROM no se pueden  utilizar directamente con programas como OZIEXplorer. Pero hay dos pequeños trucos que permitirían hacerlo:

    1. Si se quiere usar una porción compendida en la imagen del mapa, se puede usar un programa de capturas de imágenes (Snapshot, Paint Shop Pro) para crear la imágen que uno desee en el formato que se quiera. Como los mapas tienen las cuadrículas de las referencias UTM dibujadas en ellas, se pueden obtener dichas referencias para calibrar el mapa. Además, como en los "bajos" del programa están incluidas las coordenadas, se hace muy fácil extraer esta información. Aquí veis esa información que va variando de forma continua conforme vamos desplazando el cursor por la pantalla..

    2. Si se quiere usar una región grande del mapa (que ocupe más de una simple ventana del ordenador), no habrá más remedio que imprimir el mapa primero, meterlo en el escaner después, usar VisualStitcher a continuación para juntar las distintas partes de las imágenes, y ya se pueden usar a continuación con OZIExplorer. Me temo que este proceso es arriesgado, porque las imágenes impresas en distintas páginas no se superponen las unas con las otras.

    A alguien se le puede ocurrir mejores trucos o aproximaciones, como la de aprender a leer directamente los archivos del CD-ROM, pero os advierto que el mapa de la zona Sur y Baleares a escala 1:250000 (el más útil) ocupa un único archivo con la friolera de 447.536 kb, lo que lo hace prácticamente inutil para poder usarlo directamente.

VALORACIÓN FINAL DE LOS MAPAS
    Dada la escala que tienen, estos mapas son prácticamente inservibles a efectos de ser utilizados por senderistas usuarios de GPS's. La ausencia de detalles de senderos es total, así como la de pequeñas poblaciones, descripciones de puentes, arroyos y demás elementos necesarios para este fin.
    Su uso se complica además por la imposibilidad de usar estos mapas directamente en aplicaciones para GPS's, y por lo inestable del programa, que impide su utilización en al menos ciertos sistemas. Lo que resulta ser un verdadero incordio.
    Quizás lo más interesante y valioso de estos mapas es el hecho de que se pueden obtener perfiles de alturas de España entera.
    Considerando que el Ejercito Español está elaborando actualmente un mapa similar y actualizado a escala 1:50000 que también está referenciado en alturas, mi recomendación es NO comprar estos mapas, y esperar a que salgan los nuevos. Seguro que serán muchos más CD-ROM's y,  por tanto,  más caros, pero serán los únicos que nos sirvan.
    En este último caso sería interesante que el Ejercito usara un formato de gráficos más estandar que permita aumentar el número de aplicaciones en los que se pueden usar los mapas (como con programas para GPS's), o que incluyan estas utilidades para GPS's directamente en los programas que vienen con los mapas.
