COMO SE IMPORTA MAPAS TIPO DRG EN OZIEXPLORER

OziExplorer te permite importar mapas individuales tipo DRG, o un CD completo lleno de estos mapas. Para saber más sobre los mapas de tipo DRG, y que información contienen pulsa aquí.

1. Cómo importar un sólo mapa de tipo DRG.

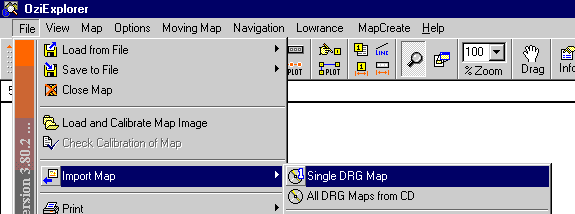

1. Una vez abierto OziExplorer, seleccionamos la función Import Map, y dentro de ella, Single DRG Map.

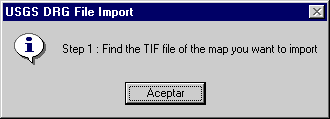

2. OziExplorer nos indicará que debemos buscar la imagen del mapa. Pulsamos Aceptar


NOTA: en este punto hay un error del programa. En primer lugar se indica que se está tratando de importar un mapa tipo DRG del USGS (United States Geographical Service). Sin embargo, con las nuevas versiones de OziExplorer se puede importar prácticamente cualquier tipo de mapa DRG. En segundo lugar se señala que debe buscarse un mapa tipo TIF, cuando ahora OZI permite buscar otros tipos de imagenes.

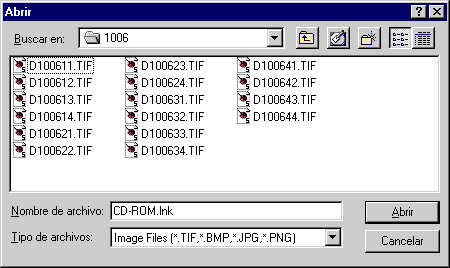

3. Ahora buscamos en el directorio de nuestro CD-ROM o del disco duro el archivo conteniendo la imágen del mapa. Aquí sí vemos que se pueden seleccionar imágenes tipo TIF, BMP, JPG y PNG. Seleccionamos el mapa deseado, y pulsamos Abrir.

.

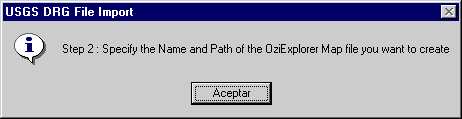

4. Ahora OziExplorer nos informa que nos va a preguntar en qué sitio vamos a guardar el fichero tipo map que se va a crear y que va a contener la información de calibración del mapa. Pulsamos Aceptar.

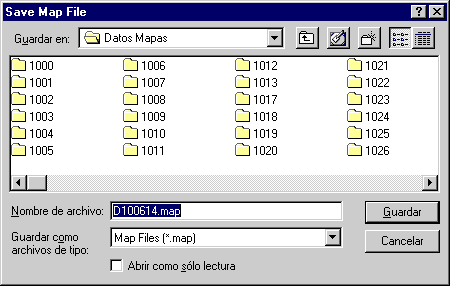

5. Navegamos por los directorios, aunque OziExplorer mostrará por defecto el directorio que hayamos escogido en las ventanas de configuración. En este punto es interesante destacar que desde las últimas versiones, OZI admite la creación de sudirectorios en el directorio donde se guardan los mapas. Cuando busquemos un mapa, Ozi buscará en los subdirectorios también. Le damos el nombre que queramos, y pulsamos Guardar.

.

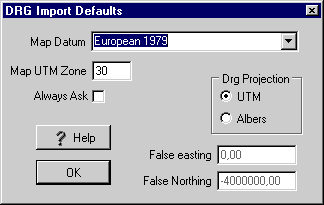

6. Ahora OziExplorer abre un cuadro de dialogo para preguntarnos que zona UTM y que datum debemos usar para calibrar este mapa. Se puede usar una proyección tipo UTM o una Alberts, que son los dos tipos de proyecciones más comunes encontrados en los mapas DRG. Hemos seleccionado el datum European 1979, e  incluido la zona UTM 30. Pulsamos la tecla OK.

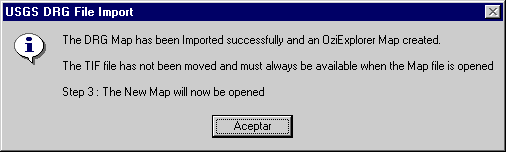

7. OziExplorer nos muestra una ventana para indicarnos que hemos tenido éxito en la importación del mapa. Pulsamos Aceptar.

.

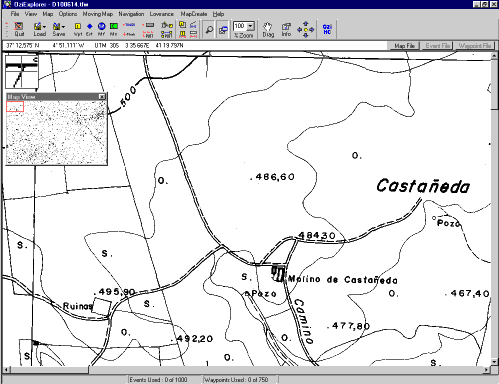

8. El mapa se abre normalmente, y podemos trabajar (jugar) con él.

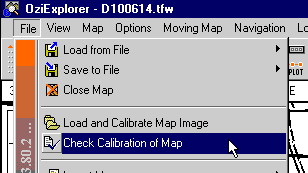

9. Podemos hacer una comprobación de la calibración. Para hacerlo, seleccionamos la opción Check Calibration Map

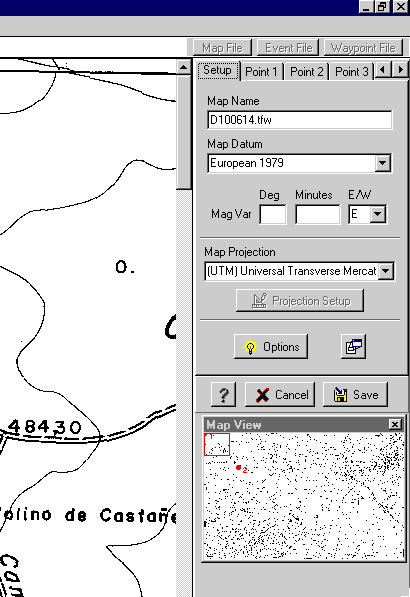

10. En la pantalla de calibración veremos como OziExplorer ha usado como nombre del mapa el archivo tfw con la misma denominación del mapa que está asociado a él y presente en el mismo CD-ROM. Este archivo es el que contiene los parámetros para la calibración. En la ventana de Map View (para las versiones registradas sólo), vemos que OziExplorer ha creado dos puntos de calibración. En este tipo de mapa es seguro hacerlo de esta forma. No se calibraría mejor incluyendo más puntos.




2. Cómo importar un CD completo lleno de mapas DRG

El proceso es muy similar

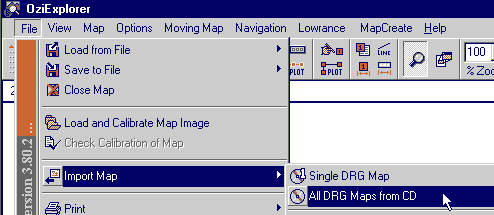

1. Seleccionamos la opciones Import Map, pero esta vez seleccionamos All DRG Maps from CD.

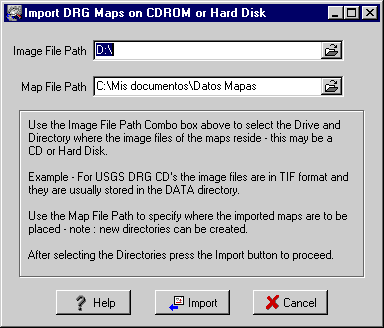

2. Se abre un cuadro de diálogo en el que debemos indicar la localización del CD-ROM en el cuadro Image File Path, y la dirección donde deben guardarse los archivos *.map que OZI va a generar. De nuevo, OziExplorer usa por defecto el archivo incluido en la configuración. Una vez que hayamos proporcionado esta información, pulsamos la tecla Import.

NOTA: OziExplorer será capaz de buscar en distintos directorios del CD-ROM, y generará la misma estructura de carpetas en el directorio del disco duro donde guarda los archivos tipo map.
3. Se abre el mismo cuadro de diálogo que cuando importamos un solo mapa DRG. Introducimos el datum deseado y el valor de la zona UTM. Pulsamos OK. La ventana Always Ask está presente sólo en el caso de que haya mapas con distintas proyecciones y diferentes zonas UTM en el mismo CD-ROM. En ese caso, podremos cambiar estos parámetros.



4. OziExplorer empieza automáticamente a importar todos y cada uno de los mapas contenidos en el CD-ROM. Después necesitaremos usar el mismo CD para usar los mapas. En este caso en particular, ha calibrado 823 mapas diferentes al mismo tiempo en menos de 1 minuto. ¿Alguien da más?
