Imagenes Satelitales bajadas de la Nasa
Las imagenes que podemos obtener desde el servidor de la Nasa, son imagenes
satelitales, con una definicion aceptable, partamos de la base que lo que
estamos obteniendo es gratis y por lo tanto sepamos reconocer que por ese precio
no podemos pretender mucho mas.
Debemos considerar que las imagenes, en su mayoria estan
alrededor de los 40 Mega, asi que si pretendemos bajarlas con una conexion por
"dial up" tendremos que tener presente que estaremos unas 10 a 12 hs
para poder bajar cada imagen, lo ideal es ADSL y a pesar de tener bajadas de
masd de 500K estaremos casi 2 horas con cada una. Hay algunas mas pequeñas,
pero son las menos.
A continuacion un detalle de los programas que debemos tener
para poder manejar estas imagenes.
El server de donde podemos bajar las imagenes es Server
de la NASA
Necesitaremos un visualizador para poder ver y trabajar estas
imagenes, es el MrSID Viewer Lizardtech
Necesitaremos tambien tener Ozi
Explorer en su ultima version Ozi
version en desarrollo (en inglés)
Tambien sera necesario contar con 3 utilidades para este programa
- Utilidad
para ver las imagenes SID
- Utilidad
para manejar imagenes ECW y si podemos bajar el ECW Compressor tendremos
el programa que nos permita generar alrchivos ECW a partir de un archivo con
extension .TIFF y lo podemos bajar desde ER
Mapper
- Utilidad
para trabajar con archivos TIFF referenciados
Para bajar las imagenes tienen que ir a la pagina de la Nasa (que indicamos
arriba), en la pantalla que nos abre debemos primero seleccionar la zona de
interes a de la cual queremos bajar la imagen, una vez seleccionada la zona
debemos presionar abajo donde dice "Select EarthSat MrSID Image to View
" en el circulito de al lado que esta en blanco y ahi se pone con un
puntito negro en el medio, luego presionamos la imagen que queremos bajar
y nos abre una nueva ventana.

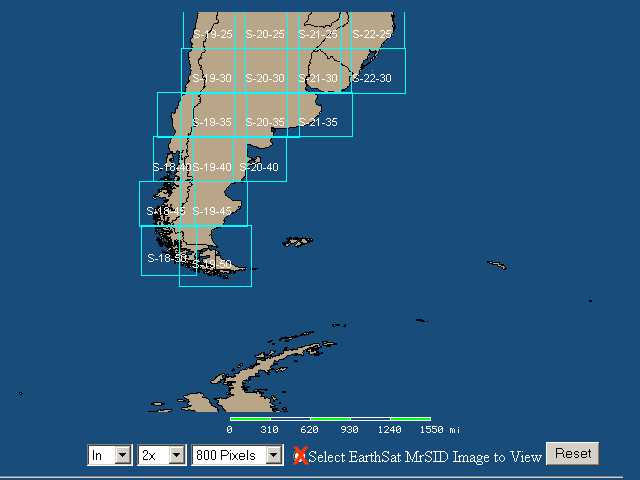

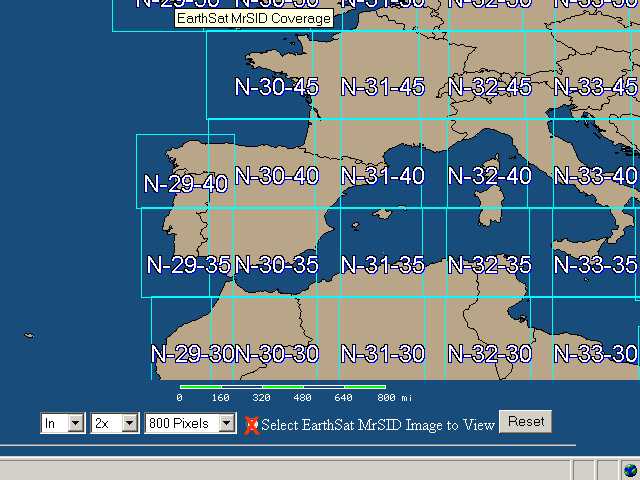

Aca ven la pantalla que les abre, con una X en rojo esta el circulito que
hay que dejar tildado.
En la nueva ventana que nos abrio al seleccionar la imagen deseada,
debemos presionar el link que dice "Download MrSID Image " y acordase
de hacerlo con el explorador, por que si lo haces con DAP o Get Right nos baja
solo el sid y no vas a tener el SDW de referenciacion. Al iniciar la descarga
debemos comprobar que estamos bajando un archivo .TAR el cual abriremos con
WinZip sin problemas.

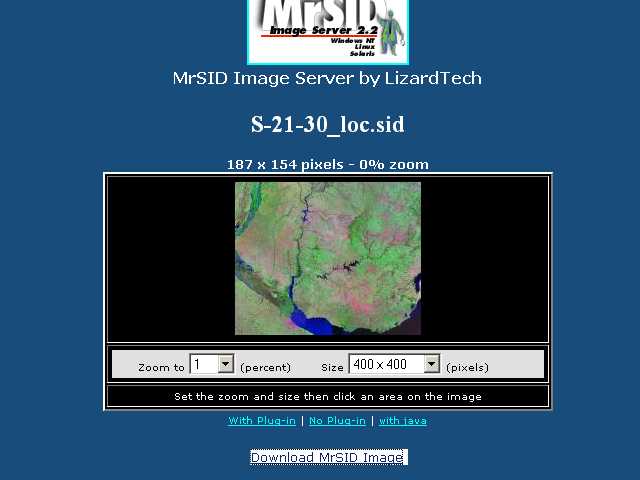

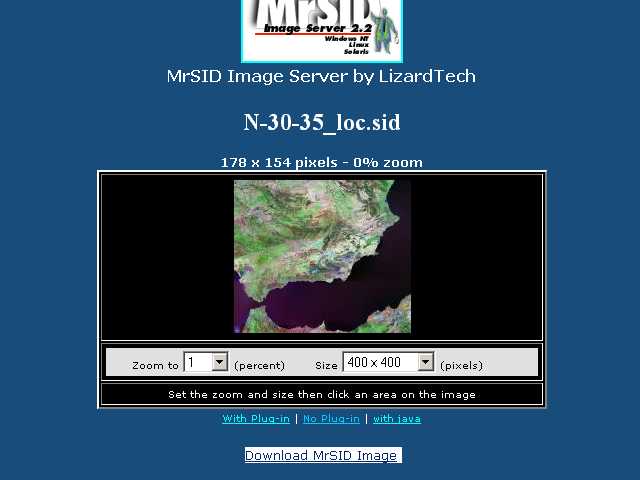

Aca esta la ventana que abre una vez que tildan el circulito de la foto anterior
y presionan en la imagen, en este caso debemos presionar en la parte que quedo
con un fondo blanco y dice Download.....
Ahora vamos al proceso:
El punto interesante de esto es lograr obtener a partir de una imagen
monstruosa de mas de 40 mega una imagen que sea manejable y que este geo referenciada,
sin tener que ponerse a dar vueltas para referenciar el pequeño trozo de imagen
buscando puntos conocidos.
Podemos directamente trabajar con la imagen SID desde Ozi, importando la misma
como un mapa DRG para esto debemos presionar en Archivo, Importar Map,
single DRG y ubicamos el archivo SID que nos interesa, si al hacerlo no podemos
visualizar el .SID (puede que unos aparezca por defecto unicamente *.TIFF, *.PNG,
*.JPG o *.BMP) en la ventana que nos abre y nos permite escribir el nombre del
archivo que deseamos importar, colocamos *.* y nos mostrara todos los archivos
que tenemos (entre los que esta el SID que nos interesa) luego abrir y Ozi nos
cargara la imagen completa .
Aqui una pequeña consideracion para quienes estan en Argentina
o Sud America, los archivos SDW originales que se bajan junto con la imagen
SID, debemos modificarlos para que nos coincida la calibracion, eso lo hacemos
con el programa Block de Notas o Word Pad y debemos cambiar la 6º linea de dicho
archivo en lugar de la cifra que aparece debemos tomar ese numero y restarselo
a 10.000.000 y el resultado sera el que coloquemos en lugar del que teniamos,
guardamos los cambios y estamos en condiciones de importar o trabajar a gusto
con la imagen SID. Una vez importado el mapa lo guarda como archivo .MAP y podremos
trabajar con el como con cualquier otro mapa que tengamos.
A continuacion la parte el manejo de la imagen SID para obtener
una "porcion" de la imagen y que esta este geo referenciada. Abrimos
el programa MrSIDViewer, que bajamos desde Lizardtech
y una vez abierto presionamos el boton que dice TIFF ahi definimos el path donde
guardaremos la imagen obtenida y luego presionamos el boton que dice Redefinir
el area a exportar, ahi nos muestra una mano sobre la imagen para que seleccionemos
el area que deseamos exportar, lo hacemos y luego presionamos GO abajo
a la izquierda, esto nos genera un archivo .TIFF con el correspondiente TFW,
luego lo que debemos hacer es importar desde Ozi el correspondiente mapa, para
eso desde OZI presionamos Archivo, Importar Map, single DRG y ubicamos el archivo
TIFF que hemos generado con el MrSID Viewer, luego ponemos el lugar donde queremos
guardar el .MAP y listo el tramite.
Hemos obtenido la imagen TIFF, la hemos referenciado, pero aun nos queda el
problema del tamaño de las imagenes TIFF asi que ahi viene el paso siguiente.
Con el programa ECW compresor tomamos el TIFF que hemos generado y lo transformamos
en ECW con una compression que podemos dejar en 20, esto nos permite tener un
archivo 10 veces mas chico o más, en el caso que hice el TIFF era de
1.45 mega y lo deje en 135K asi que se daran cuenta que se achico a menos de
la 1/10 parte.
Ahora lo que tenemos que hacer es con el block de notas, tomar
el archivo .MAP que generamos en Ozi cuando importamos el mapa y modificar el
nombre del archivo xxx.TIFF por xxx.ECW guardamos los cambios y listo, proxima
vez que abrimos el mapa ya esta tomando la imagen .ECW y podemos usarlo.......
Espero que les sea util.
