Aquí se ve el mapa Demo1.map que se crea o viene con la instalación de OziExplorer, y que ya se ha abierto con el programa GPSMapEdit. Solo tenemos que darle a la opción <File / Open>, o darle al botón Abrir . Buscamos un archivo de mapa de OziExplorer con la terminación *.map y eso es todo. Si el mapa no es muy grande, y tiene un formato de imagen reconocible por GPSMapEdit, se abrirá. Hay algunos formatos que aún no se pueden abrir..

Como el mapa está calibrado, este mapa está también georeferenciado en GPSMapEdit. Podeis ver en la parte de abajo que se están mostrando las coordenadas geográficas en grados y minutos

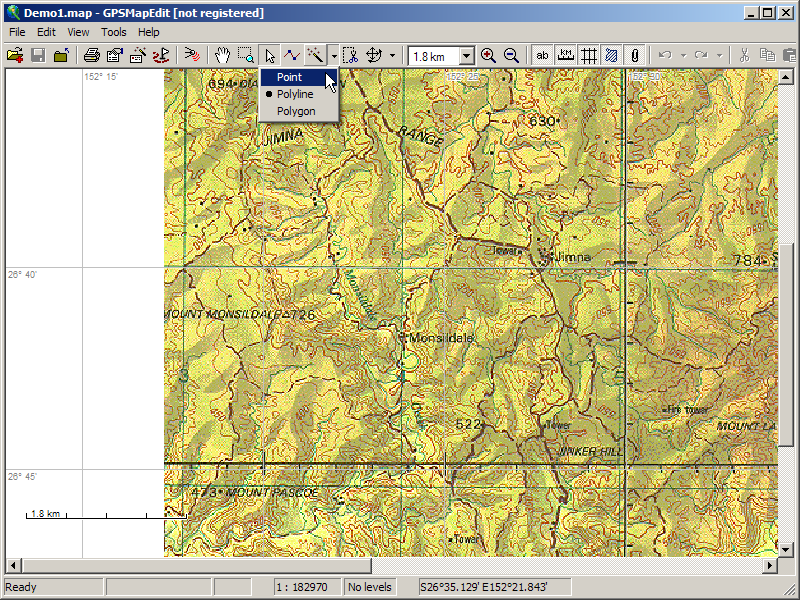

Y aquí he resaltado una de las utilidades más importantes de GPSMapEdit. La capacidad de crear Puntos (Point), Líneas (Polyline) y Polígonos (Polygon)

El proceso es ahora muy fácil e intuitivo.

Yo he seleccionado la herramiento Point, y acabo de señalar una población sobre la imagen d el mapa (buscad la flecha de cursor en la parte superior del mapa, un poco a la derecha)

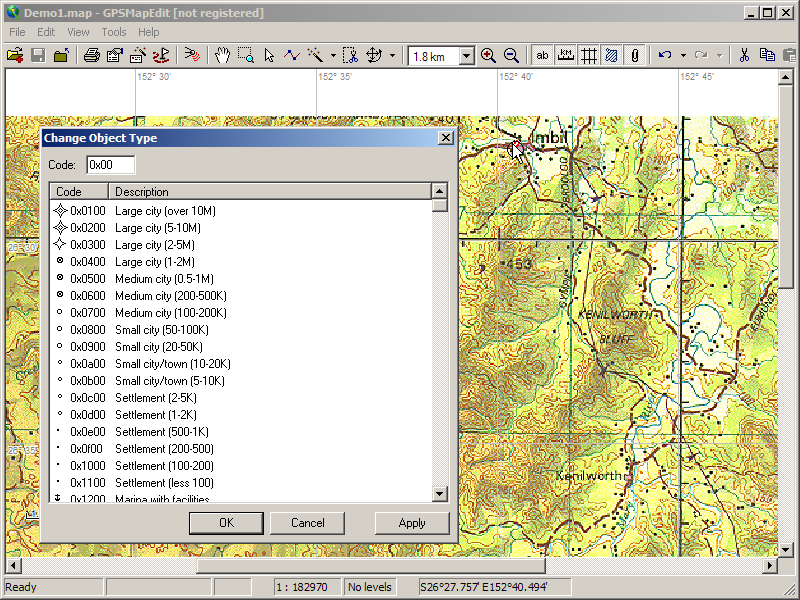

Al hacer clic sobre el mapa, aparece automáticamente la ventana <Change Object Type> que veis en la imagen, y en ella, un montón de posibilidades para elegir, como ciudades de todos los tamaños (que son las que aparecen en esta imagen), pero también todo tipo de objetos puntuales como cimas, aeropuertos, fuentes, bosque, arbol, balizas marinas, gasolineras, restaurantes, bares, y muchas otras que no son más que sitios discretos que pueden definirse como un punto

Basta seleccionar lo que se quiere. En este caso yo voy a elegir una Small city/town (5-10K) que indica que tiene de 5.000 a 10.000 habitantes

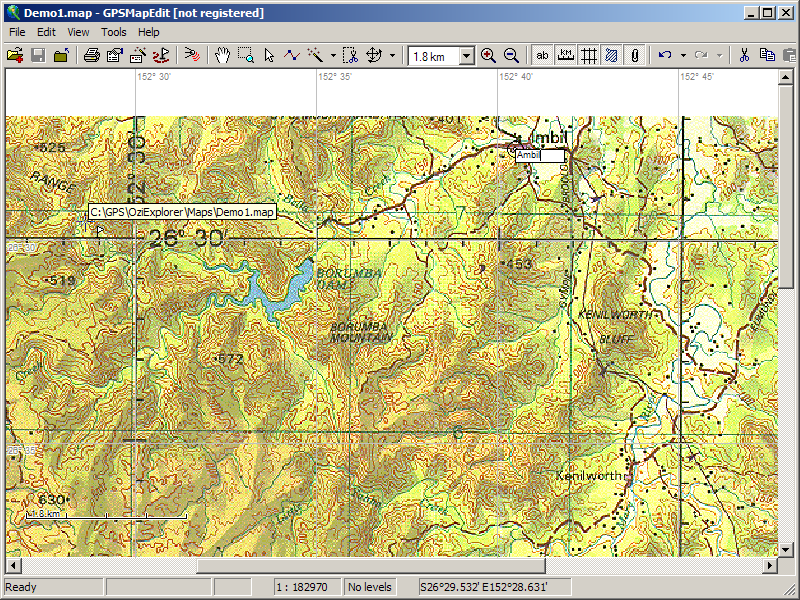

Al hacerlo, se me abre de forma automática un campo en el que puedo colocar un nombre, en este caso el nombre de la ciudad. No olvideis, que es importante, darle a la tecla <enter> para que lo acepte correctamente

Ese nombre es el que va a terminar apareciendo en la pantalla del receptor, asi que tratar de usar nombres simples y carentes de acentos y palabras extrañas

Tras crear el punto con la ciudad, me he ido al botón de las herramientas, y he seleccionado la creación de un polígono, porque voy a crear el lago

Una vez seleccionado, lo que tengo que hacer es ir dando sucesivos clics por el perímetro del lago definiendo su contorno.

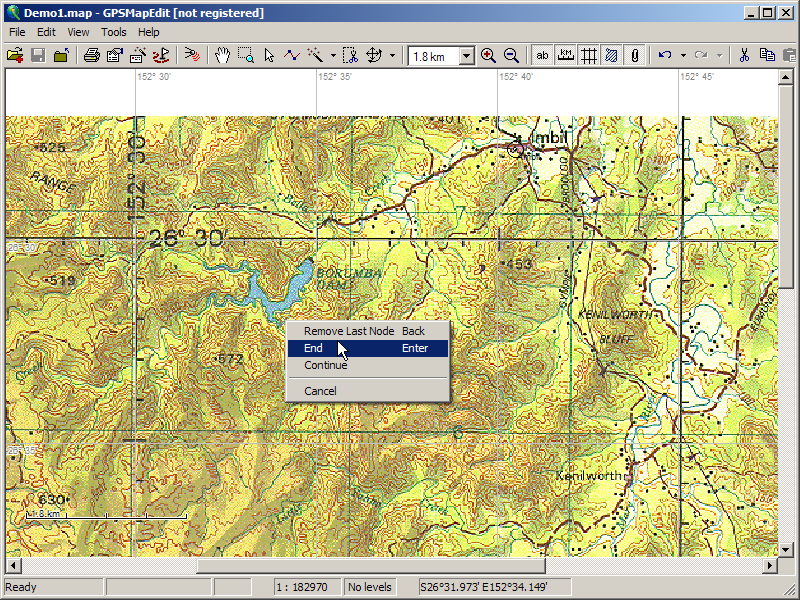

Luego tienes dos alternativas cuando hayas cerrado el contorno del lago, la de darle al botón derecho del ratón para poder darle a la opción <End>, o como se ve en la misma ventanita, puedes darle a la tecla <Enter> para terminar

Otras opciones disponibles son las de borrar el último punto creado <Remove Last Node> o continuar <Continue>.

Puedes optar por cancelar <Cancel>, con lo que has creado se deshace

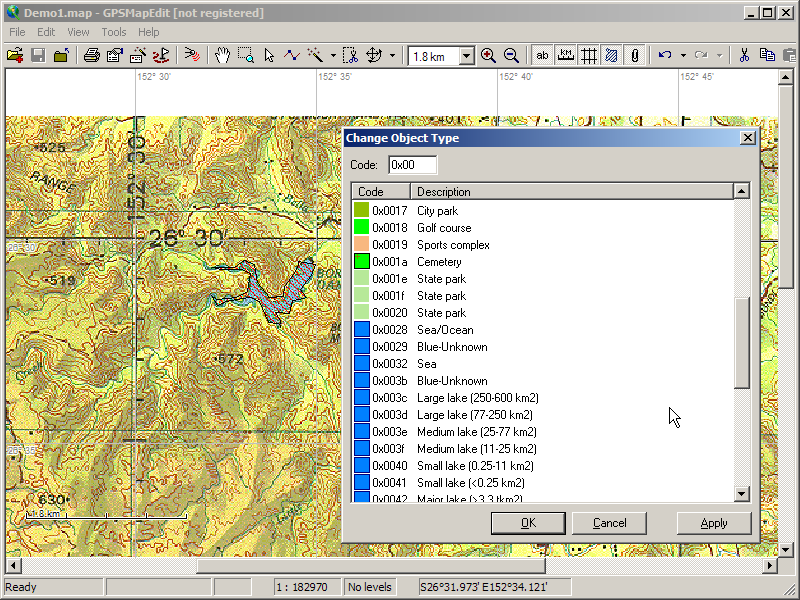

Y de una forma similar, se abre una ventana en la que puedes vincular ese polígono a un objeto determinado.

La ventana que se abre es sensible al tipo de elemento creado. Ahora no se muestran ciudades o puntos discretos, sino elementos que requieren que se definan como polígonos cerrados

Observa que hay parques, cementerios, complejos deportivos, mar, y lagos de todos los tamaños...

Yo voy a elegir un <Small Lake> (Lago pequeño) de menos de 0,25 km2

Y de nuevo, se nos abrirá el campo que nos permite ponerle un nombre. Yo le voy a poner LAGO. No olvideis, que es importante, darle a la tecla <enter> para que lo acepte correctamente

Y ahora elijo la herramienta polilínea para dibujar una carretera

GPSMapEdit dibuja todas estas lineas muy delgadas, y no son fáciles de ver

pero estan ahi....

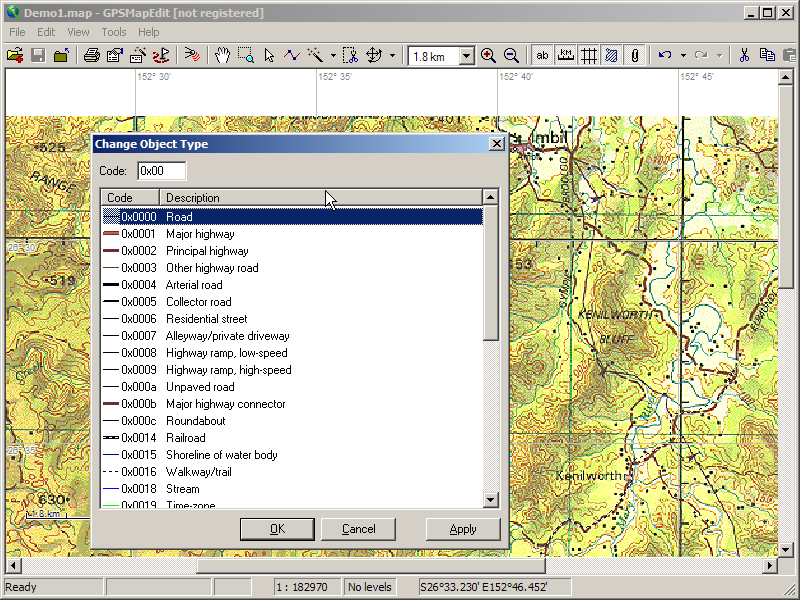

Al darle a <Enter> me sale la ventana especifica de polilíneas, y elijo <Road> o carretera. De nuevo, me deja meterle el nombre a continuación. Yo le he puesto Carretera. No olvideis, que es importante, darle a la tecla <enter> para que lo acepte correctamente

Puedes seguir dibujando nuevas líneas como carreteras, que se añadirán a la colección anterior.

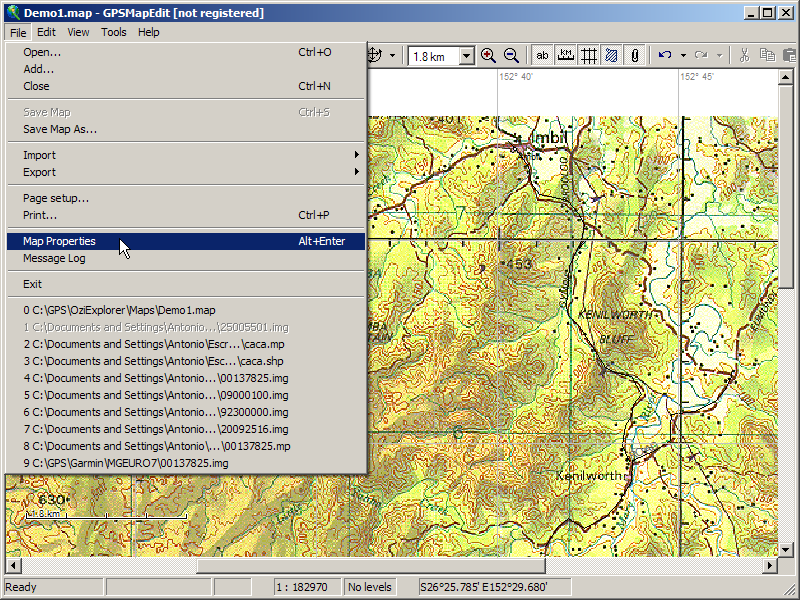

Aquí puedes ver que se crean mapas para unidades Garmin (<Type set>), pero desde este mismo menú puedes crear mapas para otras unidades, como para los receptores Alan o Holux, y para el programa Russa (diseñado para ver los mapas en una PDA con PocketPC)

Debes incluir un único numero del mapa, que ha de ser necesariamente de 8 dígitos y que has de colocar en el campo <ID>

Luego un nombre, que puede ser cualquiera, como <Mapa Demo de Oziexplorer>

Y luego elegir las unidades de elevación, en su caso, como metros.

Otros parámetros necesarios que debemos definir los niveles de zoom con los que queremos ver luego estos elementos en la pantalla de los receptores Garmin.

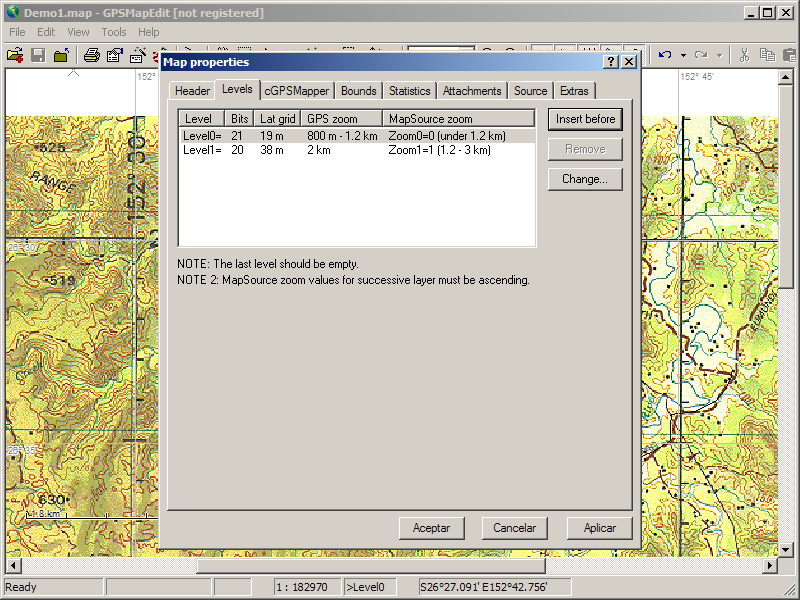

Yo le he dado aquí a la tecla <Insert before> para incluir los niveles de zoom a los que debe aparecer los objetos creados. Si no le das a ese botón, el campo queda vacío y luego te reclamará GPSMapEdit que lo introduzcas.

Básicamente, GPSMapEdit incluye los niveles de zoom de una forma estándar en cada uno de los objetos que se crean, y no necesita más intervención por parte del usuario.

En el apartado cGPSMapper se pueden incluir algunos parámetros si se tiene una versión comercial de este último programa. Uno que puede ser interesante es marcar que cree el mapa transparente, porque así podeis verlo al mismo tiempo que otros mapas, como los Metroguide o CitySelect, pudiendo complementar la información de la que carecen estos mapas.

En el apartado <Statistics> se muestran los elementos que se han creado (no se muestra la imagen aquí en este documento)

Los demás campos no son vitales

Antes de guardar el mapa, podeis optar por ejecutar la orden <Tools - Verify map> para valorar si hay algún error en el mapa.

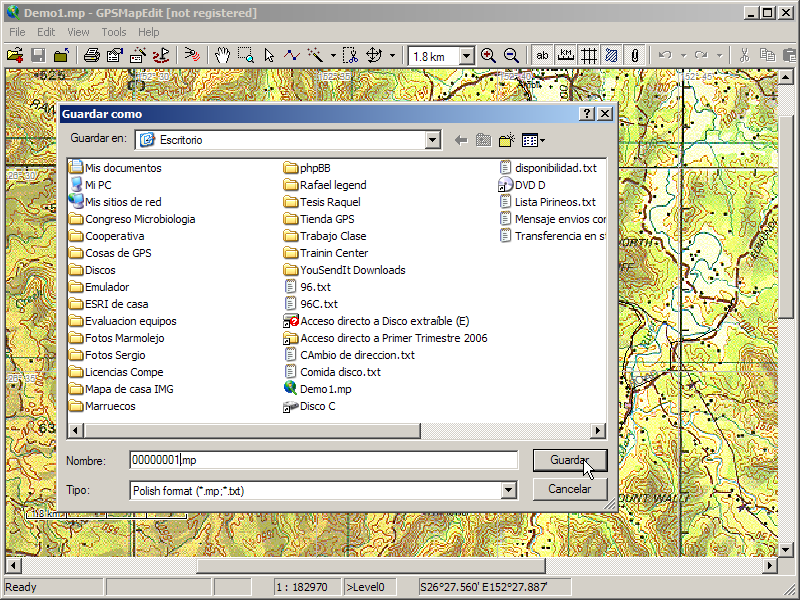

Y ahora hay que darle al menú <File / Save Map As>, para guardar el mapa en lo que llamamos anotación polaca, en un archivo que tiene la terminación *.mp

En este caso yo lo he llamado 00000001.mp, ya que es bueno que nos vayamos acostumbrando de que los nombres de los mapas en los Garmin, deben tener un nombre con 8 dígitos

Este archivo "polaco" es un archivo de texto, y se puede ver su contenido con el programa NotePad o bloque de notas

El último paso implica compilar la información del archivo polaco *.mp en una archivo de mapa reconocible por los equipos cartográficos de Garmin y que tiene la terminación *.img

Esa compilación no la hace GPSMapEdit, sino un programa diferente llamado cGPSMapper y que debes descargar desde su página WEB

GPSMapEdit interacciona con cGPSMapper sin la intervención del usuario final

Solo tenemos que indicar al programa en qué parte de vuestro ordenador (en qué carpeta) habeis instalado cGPSmapper.

Veis que en la parte superior derecha hay un enlace a la página desde donde podeis descargar el programa si es que no lo teneis descargado aún

Tras darle a la tecla <Run>, el programa te indica el progreso realizado por cGPSmapper, y termina por decirte si ha habido errores o no.

Y si no ha habido errores, termina por crear el archivo *.img

Luego, salís de GPSMapEdit, y volveis a ejecutarlo de nuevo.

Y cargais el mapa que habeis creado, en este caso el archivo 00000001.img

Es probable que el mapa haya salido bien, pero con algunas configuraciones, los nombres no salen correctamente.

En mi caso, los labels están mal escritos (suele ocurrir si no le dais a la tecla <enter> cuando le dais la nombre), pero eso se puede corregir y yo ya aprovecho para enseñaros otras cosas..

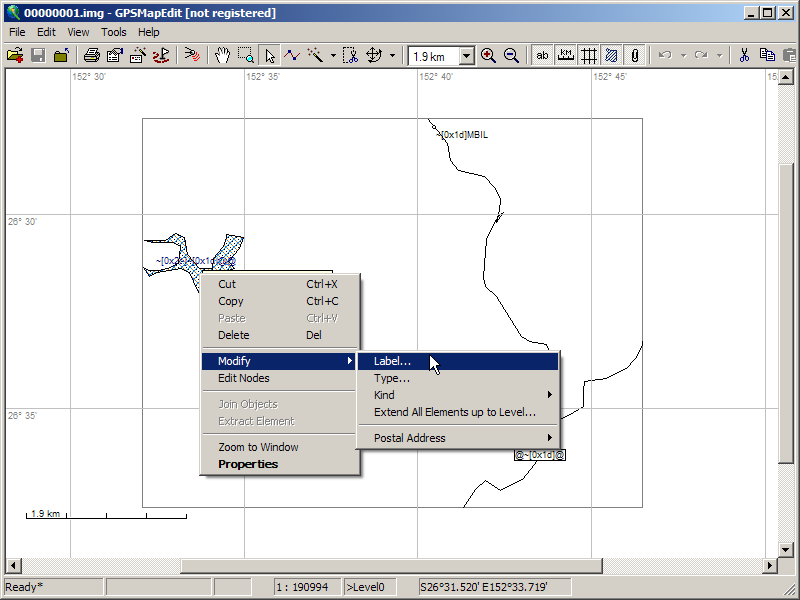

Si seleccionais la herramienta que permite seleccionar los diferentes elementos (la que tiene la flecha, dos botones más del que tiene la mano), podeis pulsar sobre los diferentes objetos, y dándole al botón derecho del ratón, accedeis a un menú en el que podeis modificar algunos parámetros, en este caso el Label (nombre)

Pero también podeis cambiar el tipo de objeto, por si descubrís que os habeis equivocado. Así, podeis cambiar de ciudad chica a grande, de carretera a sendero o viceversa, y asi sucesivamente..

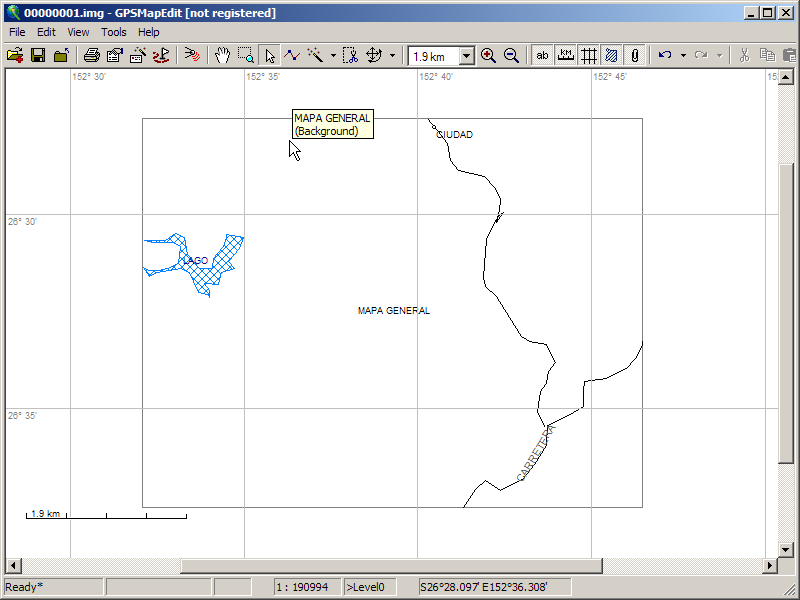

Y aquí yo ya he cambiado los labels de todos estos elementos, poniendo carretera, lago, ciudad, y un nombre a la zona delimitada por el mapa general llamandolo así, <MAPA GENERAL>

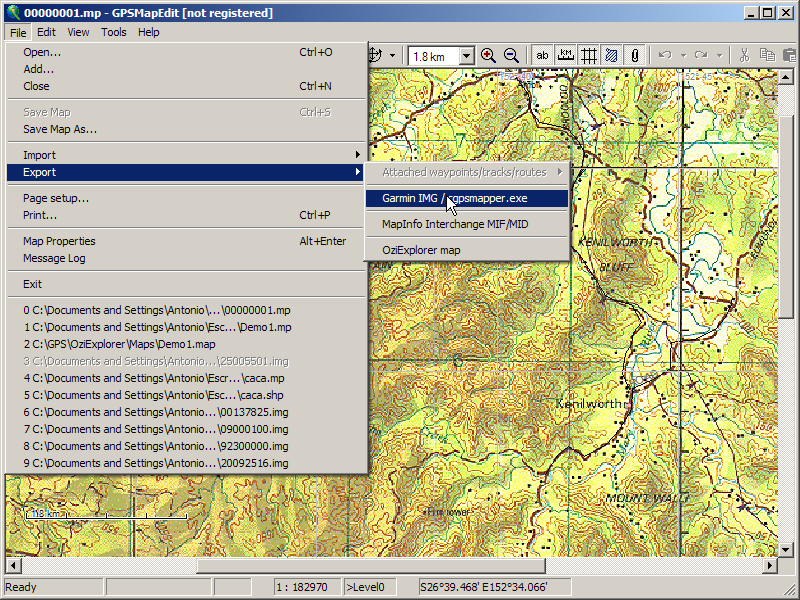

Ahora tenemos que repetir el proceso, de guardar el mapa desde el menú <File - Save Map> para generar el archivo polaco (tendrás que elegir por fuerza el formato *.mp entre las opciones disponibles), y luego a la opción <File - Export - Garmin IMG / cgpsmapper.exe> para generar el archivo IMG final

Ese archivo ya se puede cargar en nuestros receptores con el programa SendMap, tal y como está indicado en este enlace

Hay otras formas de introducir el mapa en la unidad. Yo recomiendo usar el programa MapSource de Garmin, porque este programa comprueba la integridad de los mapas antes de enviarlos al receptor. Pero con MapSource no es tan facil meter los mapas, se requiere que se manipule el registro de Windows. El proceso está descrito en los manuales de MapDekode, otro programa que permite crear mapas. Hay un grupo de yahoo que versa sobre este programa. Desde allí puedes descargar los archivos y el programa en sí. Te lo recomiendo. El programa es gratuito

Hay otros programas para crear mapas como MapWel, pero es comercial

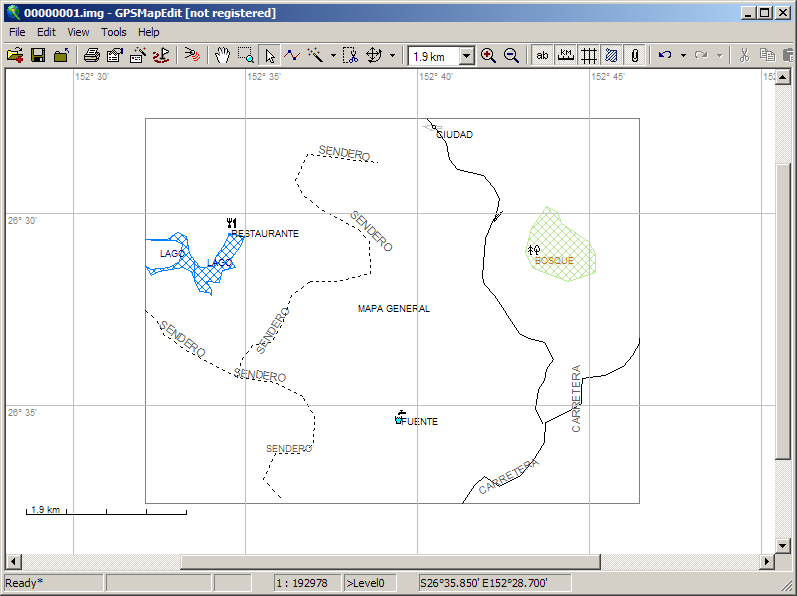

Y luego, siguiendo con el mismo procedimiento, he colocado algunos puntos más como un restaurante una fuente y un bosque, y algunos senderos nuevos.

Además, si os fijais, he creado un polígono sobre la ciudad y otro sobre el bosque. Así, la ciudad y el bosque estarán descritas como waypoints internos del receptor (los famosos POIs) y estarán disponibles para las búsquedas cuando lo carguemos en el receptor Garmin. Las áreas dibujadas nos darán una idea de cómo de grande es esa ciudad y ese bosque

En algún lugar de Australia, y en la pantalla del GPSMAP 60CX, ha aparecido un cuadrado: un mapa

y cuando bajamos m ás aún, ya vemos el POI bosque y el área del bosque tal y como la representa la pantalla del GPSMAP 60
